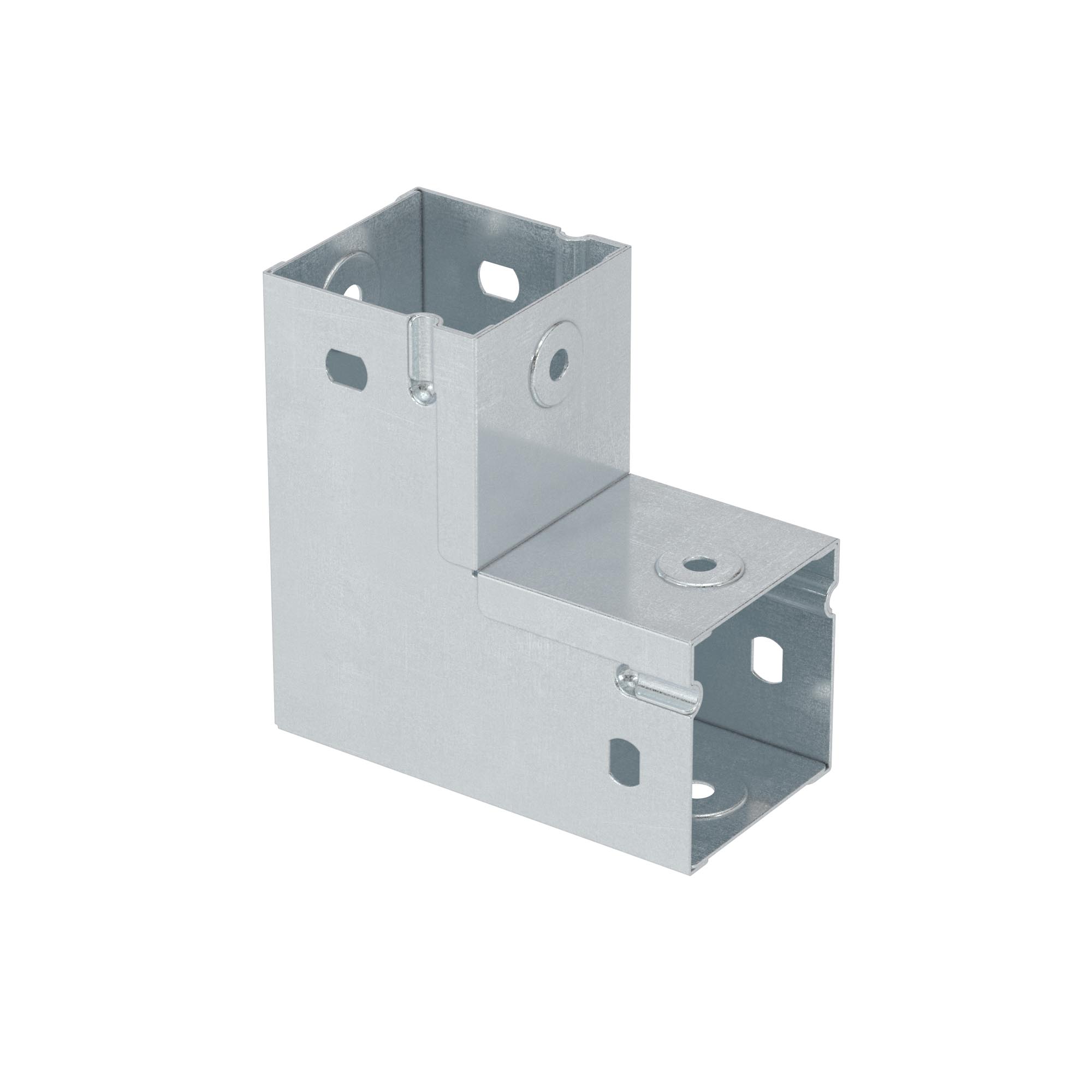

Угол глухой вертикальный вверх 90 градусов 50х50
Код: 39001
Угол глухой вертикальный вверх 90 градусов 50х50
Код: 39001
Вес, кг: | 0,220 |
Объем, м3: |
0,00050
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Выберите файл для скачивания
- Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

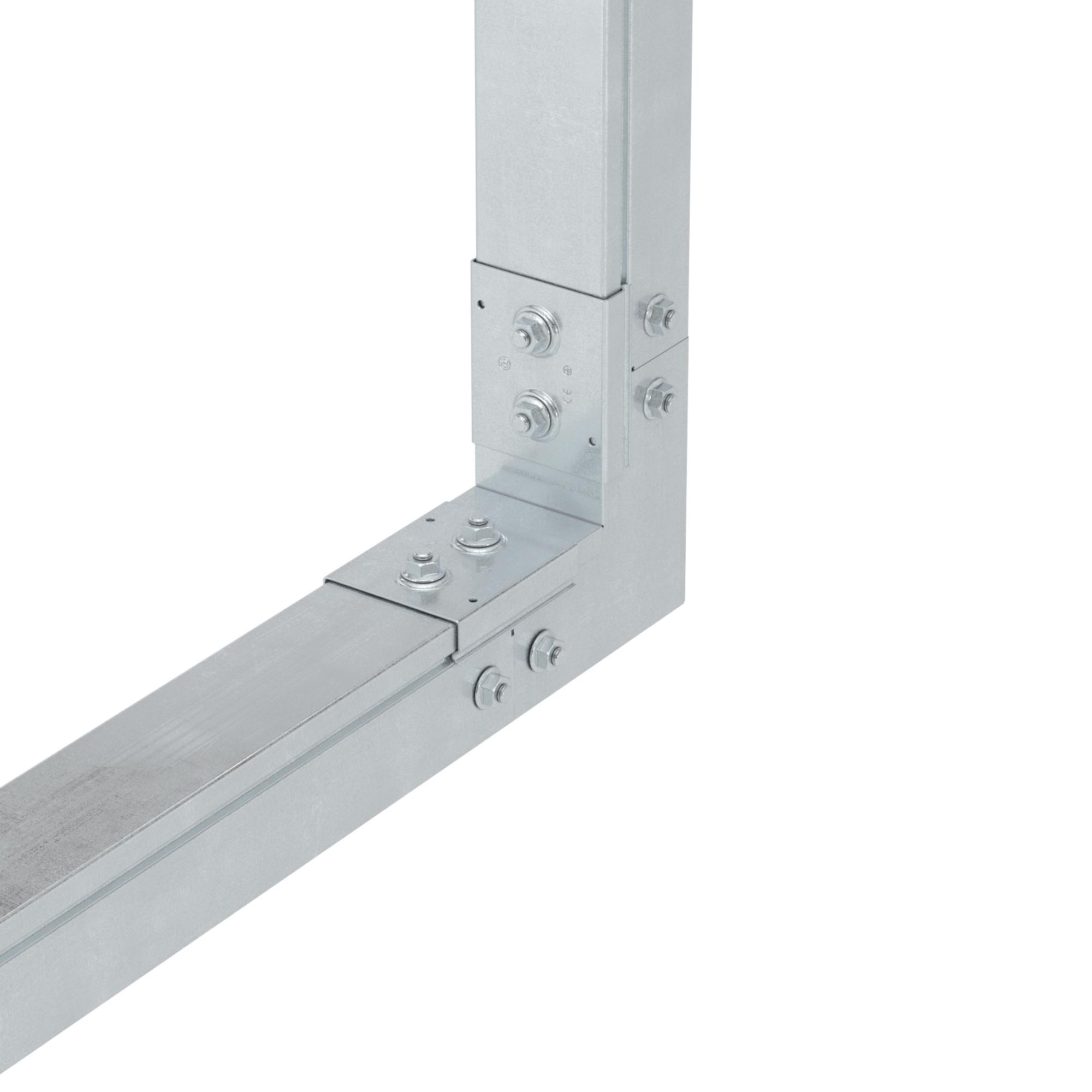

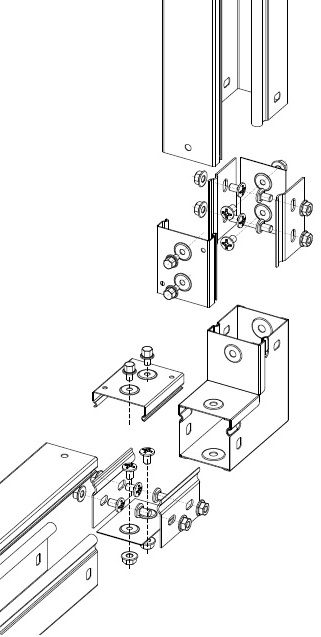

Глухой вертикальный угол 90° – это закрытый аксессуар для поворота трассы под прямым углом в вертикальной плоскости (вверх). Применяется в особенных случаях. Например, когда лоток используется в качестве настенного кабельного канала, или при обвязке оборудования. Конструкция элемента предотвращает возможное повреждение кабеля. Толщина стали – 0,8 мм. Высота - 100 мм, ширина - 50 мм, высота – 50 мм. Исполнение - "сталь, оцинкованная по методу Сендзимира".
Подробнее
Цвет | Светло-серый |
Модель/исполнение | Без разъема/соединителя |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Толщина материала, мм | 0.8 |
Отклонение (угол) | 90° |
Перфорированная боковая стенка | Да |
Вид/марка материала | Сталь |
Материал | Сталь |
Перфорация в основании для монтажа | Да |
Внутр. радиус, мм | 90 |
Ширина кабельного лотка, мм | 50 |
Высота кабельного лотка, мм | 50 |
Изменение направления | Вертикально ниспадающий |
НАТО монтажные отверстия | Да |
Нержавеющая сталь травлёная | Да |
Исполнение для больших расстояний (усиленный) | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Тип продукции | Системные аксессуары |
Тип аксессуара | Угол вертикальный внутренний 90 градусов |
Высота | 50 мм |
Толщина | 0.8 мм |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 50 мм |
Состав системы
Листовые лотки "S5"
3
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36026K
Посмотреть
4
Крышка на угол CPO 90 горизонтальный 90° осн.400
Крышка на угол CPO 90 горизонтальный 90° осн.400
Код: 38006
5
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36684K
Посмотреть
7
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36161K
Посмотреть
8
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Код: 37633K
Посмотреть
9
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Код: 37066K
Посмотреть
10
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код: 37012K
Посмотреть
11
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36531K
Посмотреть
12
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Код: 37382K
Посмотреть
