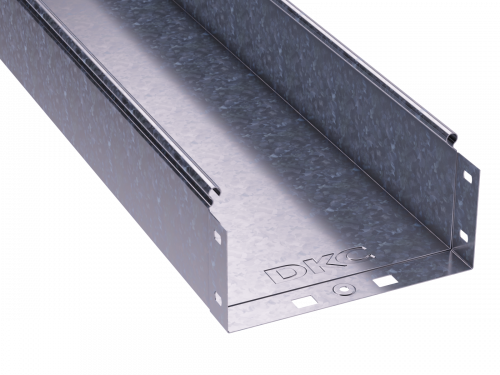

Лоток 600х100 L2000
Код:
35117
Лоток 600х100 L2000
Код:
35117
| Вес, кг: | 6,350 |
| Объем, м3: |
0,03000
?
|
Тип упаковки:
Кол-во в упаковке: 4
Ед. изм: м

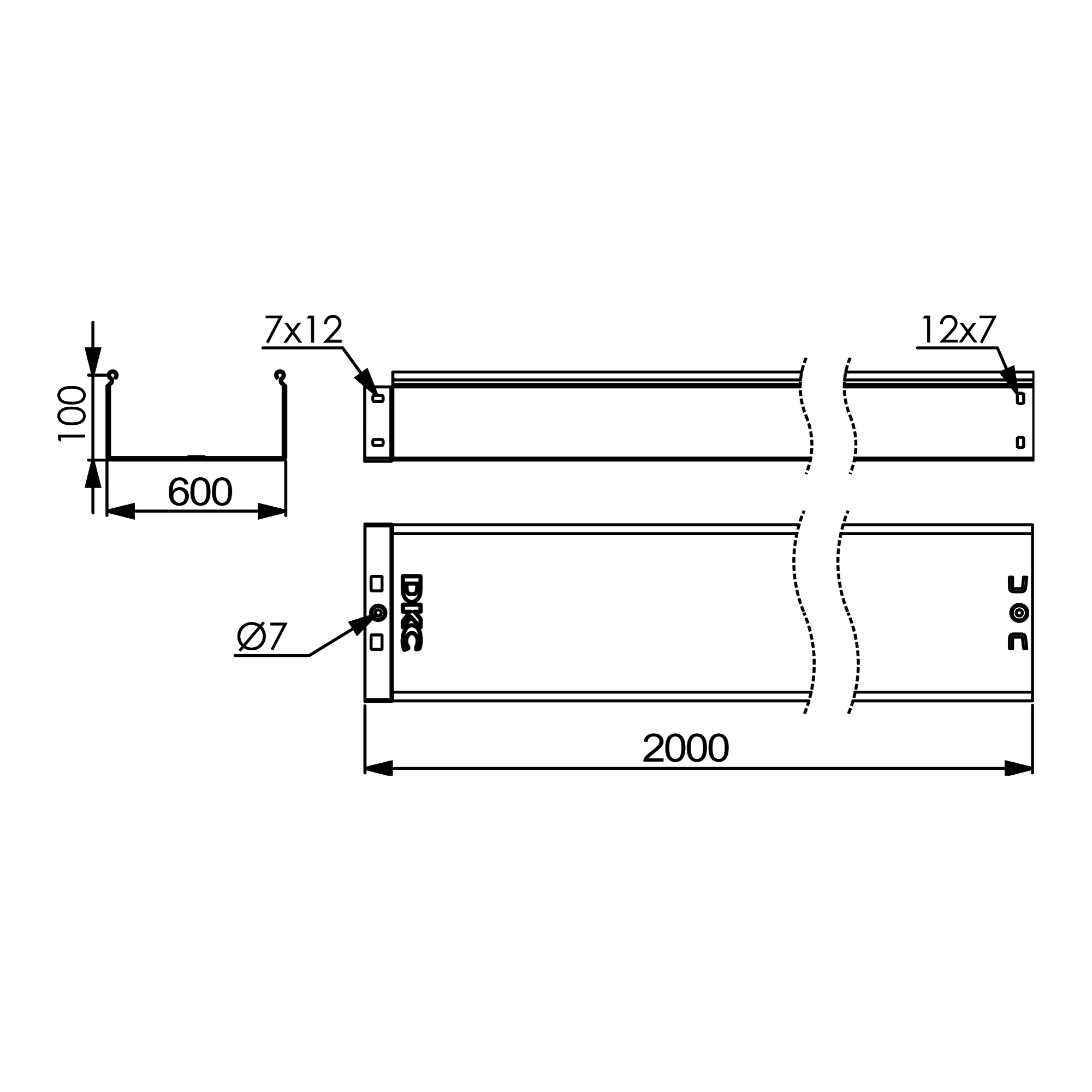

Неперфорированный лоток предназначен для прокладки кабеля внутри помещения или под навесом. Выполнен в исполнении "сталь, оцинкованная по методу Сендзимира". Лотки соединяются внахлест с помощью фирменного соединения "мама-папа", с использованием трех винтов и трех гаек. Это существенно сокращает время монтажа и обеспечивает непрерывный контур заземления. Конструктив лотка предупреждает повреждение кабеля при прокладке. При применении крышки и специальных комплектов уплотнителей SIP может достигаться степень пыле- и влагозащиты IP 44. Толщина стали – 1 мм, высота лотка – 100 мм, ширина – 600 мм, длина – 2000 мм. Полезное сечение – 59800 мм.
Подробнее
| Цвет | Светло-серый |
| Ширина, мм | 600 |
| Модель/исполнение | С интегрированным соединит. разъемом |
| Высота, мм | 100 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 1 |
| Вид/ марка материала | Сталь |
| Длина, мм | 2000 |
| Перфорация в основании для монтажа | Нет |
| Материал | Сталь |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Неперфорированные лотки |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Высота | 100 мм |
| Длина | 2000 мм |
| Толщина | 1.0 мм |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Ширина | 600 мм |
