PDA-45N 150 Рамка-суппорт под 2 модуля 45x45 мм
Код: 00518
PDA-45N 150 Рамка-суппорт под 2 модуля 45x45 мм
Код: 00518
Вес, кг: | 0,052 |
Объем, м3: |
0,00083
?
|
Тип упаковки:
Кол-во в упаковке: 10
Ед. изм: шт
Выберите файл для скачивания
- Где купить?
-
Выберите файл
для скачивания

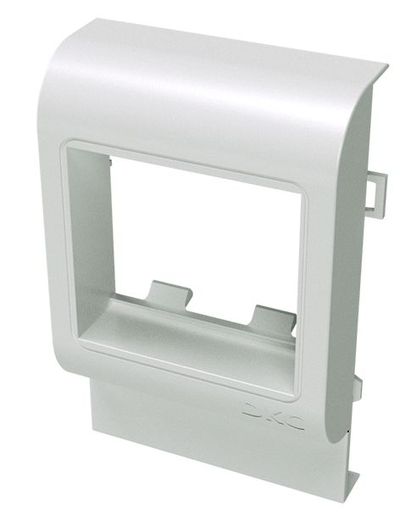

Рамка-суппорт на 2 модуля электроизделий,PDA-45N 80. Назначение: организация рабочих мест − монтаж электроустановочных изделий в пластиковые
короба, тип TA-GN серии "In-liner Classic". Монтаж: монтаж суппорта внутри короба с помощью защелкивания, монтаж электроустановочных изделий в рамку − защелкиванием изнутри. Характеристики: материал – АБС-пластик и поликарбонат. Комплектация: рамка; суппорт. Типоразмер короба: 150х60, 150х80. Кол-во модулей: 2. Цвет: белый
Подробнее
Цвет | Белый |
Ширина, мм | 150 |
Не содержит (без) галогенов | Да |
Высота, мм | 80 |
Глубина, мм | 64 |
Количество постов (мест) | 2 |
С откидной крышкой | Да |
Защитное покрытие поверхности | Декоративное |
Высота установочная (встраив.), мм | 45 |
Ширина установочная (встраив.), мм | 45 |
С полем для надписи | Да |
Материал | Пластик |
Тип крепления | Безвинтовое зажимное крепление |
Ориентация монтажа | Вертикальн. |
Степень защиты (IP) | IP40 |
Подходит для установки в пол | Да |
Прозрачный | Да |
Отделка поверхности | Глянцевый |
Подходит для установки в кабель-канал | Да |
Подходит для скрытого монтажа (заподлицо) | Да |
Подходит для встроенного монтажа | Да |
Количество постов по горизонтали | 1 |
Количество постов по вертикали | 1 |
Количество модулей | 2 |
Декоративное оформление | Декор по эскизу |
Без перегородки | Да |
Материал | АБС-пластик |
Температура монтажа, °С | 5°С ... +60°С |
Ширина номинальная, мм | 150 |
Степень защиты, IP | IP40 |
Температура эксплуатации, °С | 5°С ... +60°С |
Максимальная рабочая температура, °С | +60°C |
Климатическое исполнение | УХЛ4 |
Пожаробезопасность | Не подлежит обязательному подтверждению соответствия требованиям Федерального закона №123-ФЗ от 22.06.2012 |
Тип продукции | Рамка-суппорт |

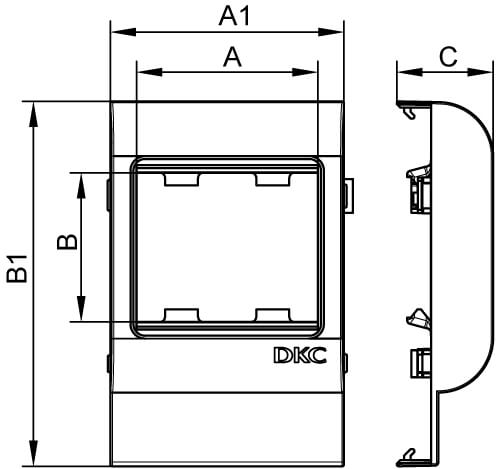

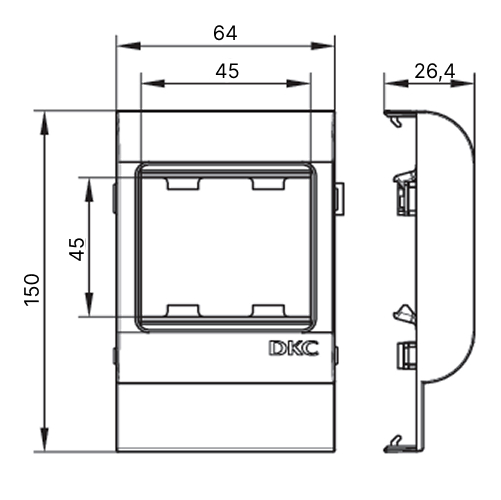

Чертежи
