Хомут для воздуховодов с изоляцией с гайкой М8 для труб d 280 мм

Хомут для воздуховодов с изоляцией с гайкой М8 для труб d 280 мм

Код: BHV21280

Вес, кг:	0,250
Объем, м³:	0,00084 ?

Тип упаковки:

Кол-во в упаковке: 5

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

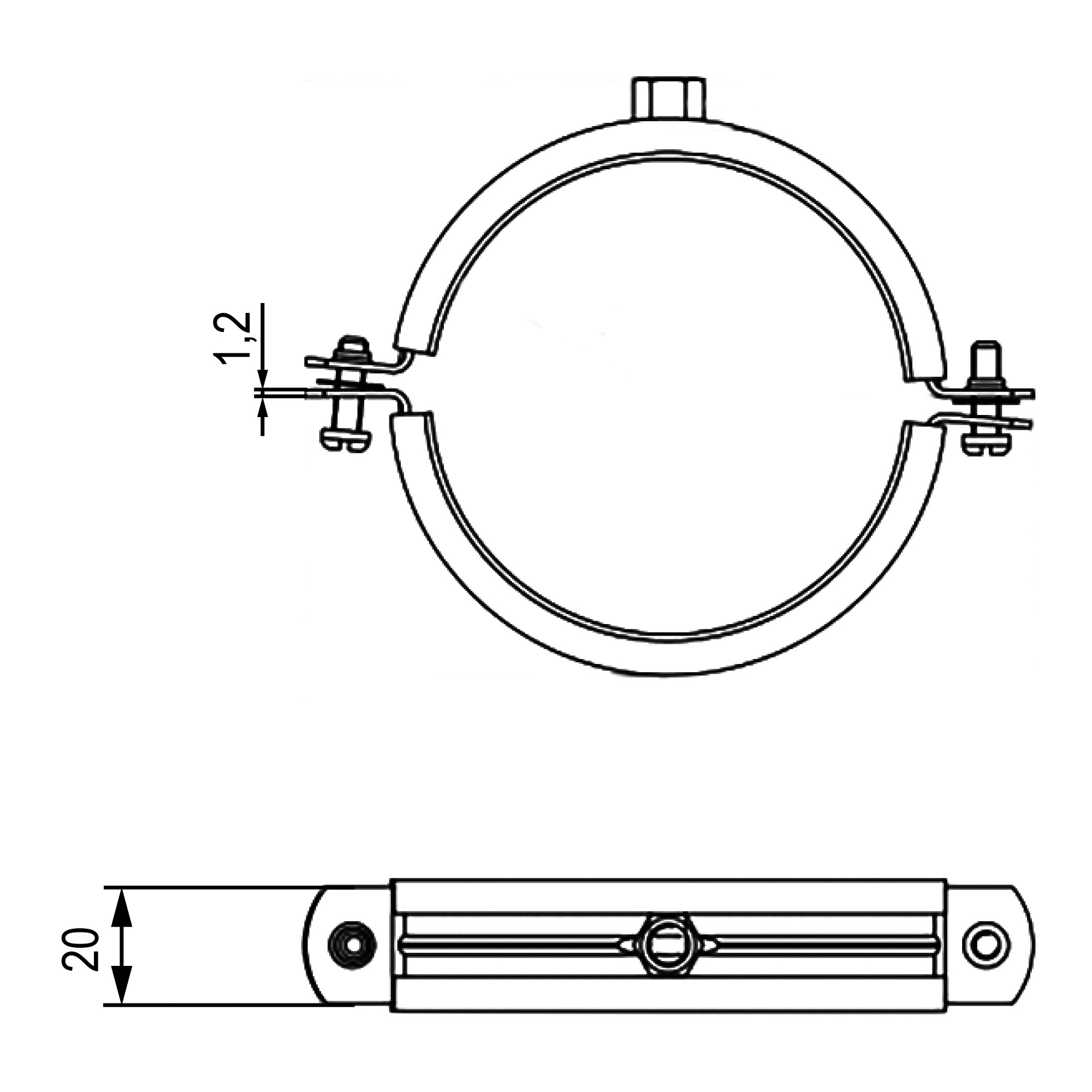

Хомут для воздуховодов с изоляцией и гайкой М8 BHV используется для монтажа воздуховодов круглого сечения. Легкая регулировка хомута по внешнему диаметру трубы за счет наличия двух винтов. Снижает уровень шума до 15 дБ в соответствии с DIN 4109. Применим для труб диаметром 280 мм.

Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Материал	Сталь
Метрический размер резьбы (М..)	8

Наруж. диаметр трубы, мм	280
Тип резьбы	Метрическая

Материал	Cталь, оцинкованная по методу Сендзимира
Резьба соединительной гайки	М8
Ширина	20 мм

Диаметр трубы	280 мм
Толщина	1,2 мм
Тип изделия	Хомуты
