Хомут для воздуховодов с изоляцией с гайкой М8 для труб d 224 мм

Хомут для воздуховодов с изоляцией с гайкой М8 для труб d 224 мм

Код: BHV21224

Вес, кг:	0,204
Объем, м³:	0,00039 ?

Тип упаковки:

Кол-во в упаковке: 5

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

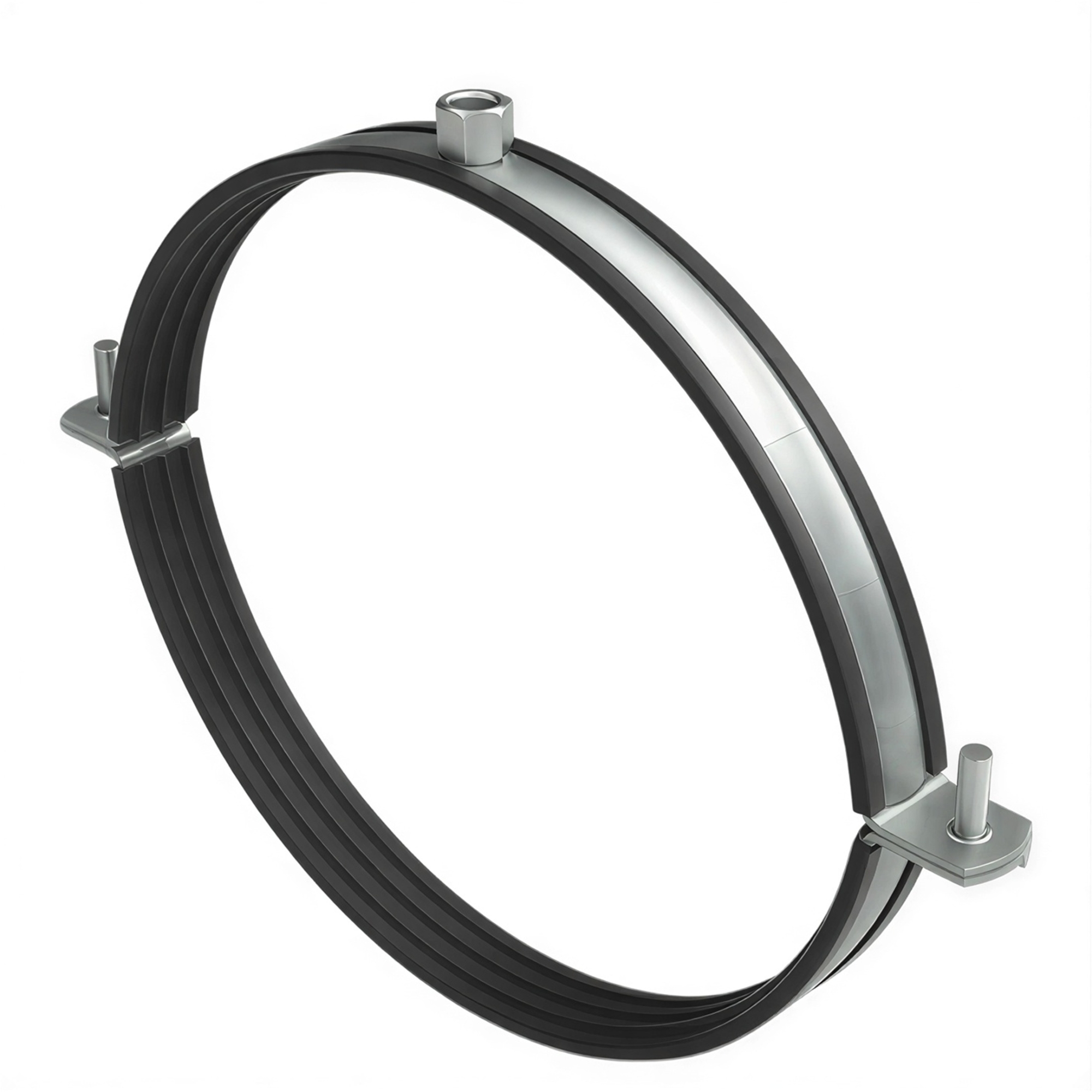

Хомут для воздуховодов с изоляцией и гайкой М8 BHV используется для монтажа воздуховодов круглого сечения. Легкая регулировка хомута по внешнему диаметру трубы за счет наличия двух винтов. Снижает уровень шума до 15 дБ в соответствии с DIN 4109. Применим для труб диаметром 224 мм.

Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Материал	Сталь
Метрический размер резьбы (М..)	8

Наруж. диаметр трубы, мм	224
Тип резьбы	Метрическая

Материал	Cталь, оцинкованная по методу Сендзимира
Резьба соединительной гайки	М8

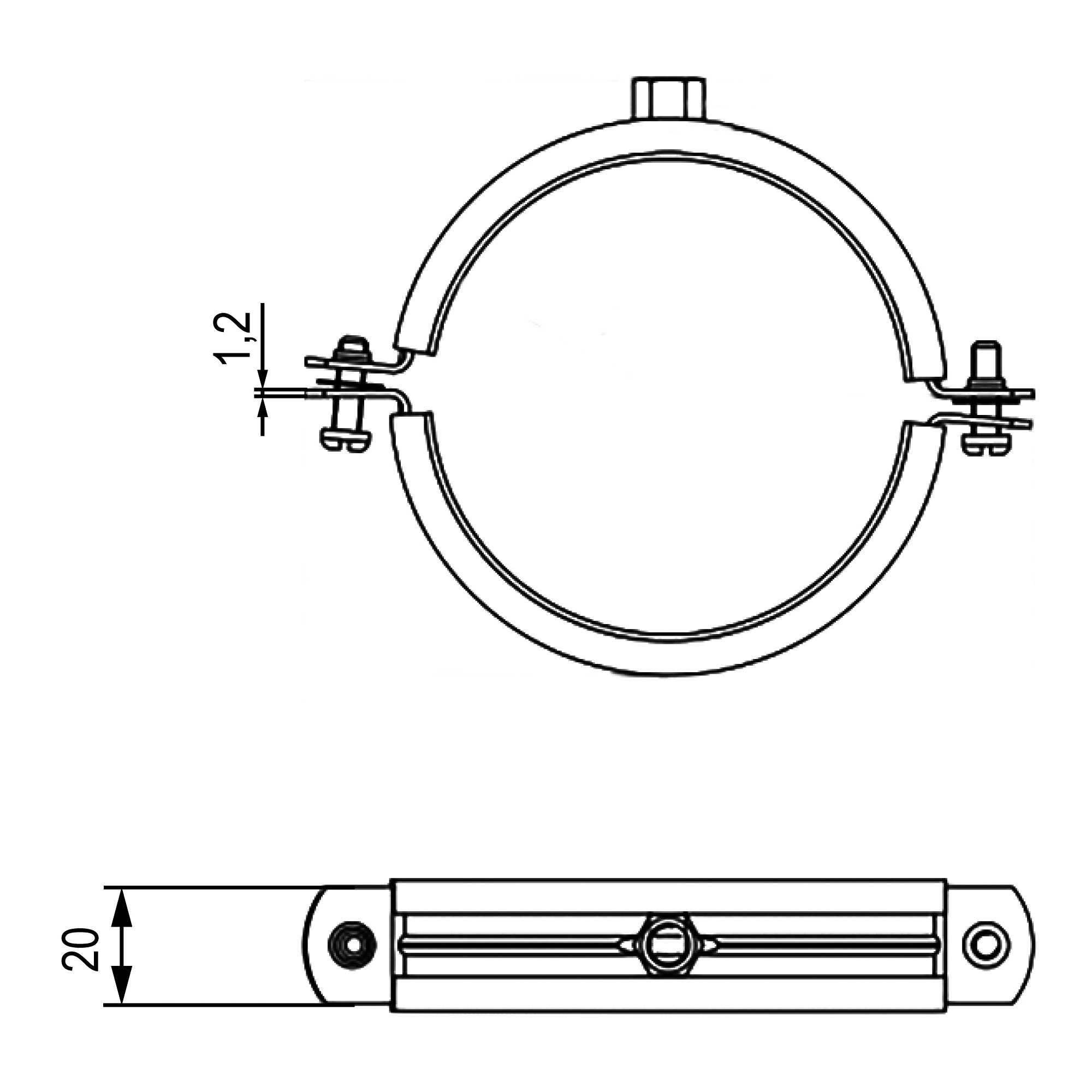

Ширина	20 мм

Диаметр трубы	225 мм
Толщина	1,2 мм
Тип изделия	Хомуты

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
