Хомут для воздуховодов с изоляцией для труб d 1250 мм

Хомут для воздуховодов с изоляцией для труб d 1250 мм

Код: BHV211250

Вес, кг:	1,800
Объем, м³:	0,00562 ?

Тип упаковки:

Кол-во в упаковке: 5

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Хомут для воздуховодов с изоляцией и гайкой М8 BHV используется для монтажа воздуховодов круглого сечения. Легкая регулировка хомута по внешнему диаметру трубы за счет наличия двух винтов. Снижает уровень шума до 15 дБ в соответствии с DIN 4109. Применим для труб диаметром 1250 мм.

Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Материал	Сталь
Метрический размер резьбы (М..)	8

Наруж. диаметр трубы, мм	1250
Тип резьбы	Метрическая

Материал	Cталь, оцинкованная по методу Сендзимира
Резьба соединительной гайки	Без гайки

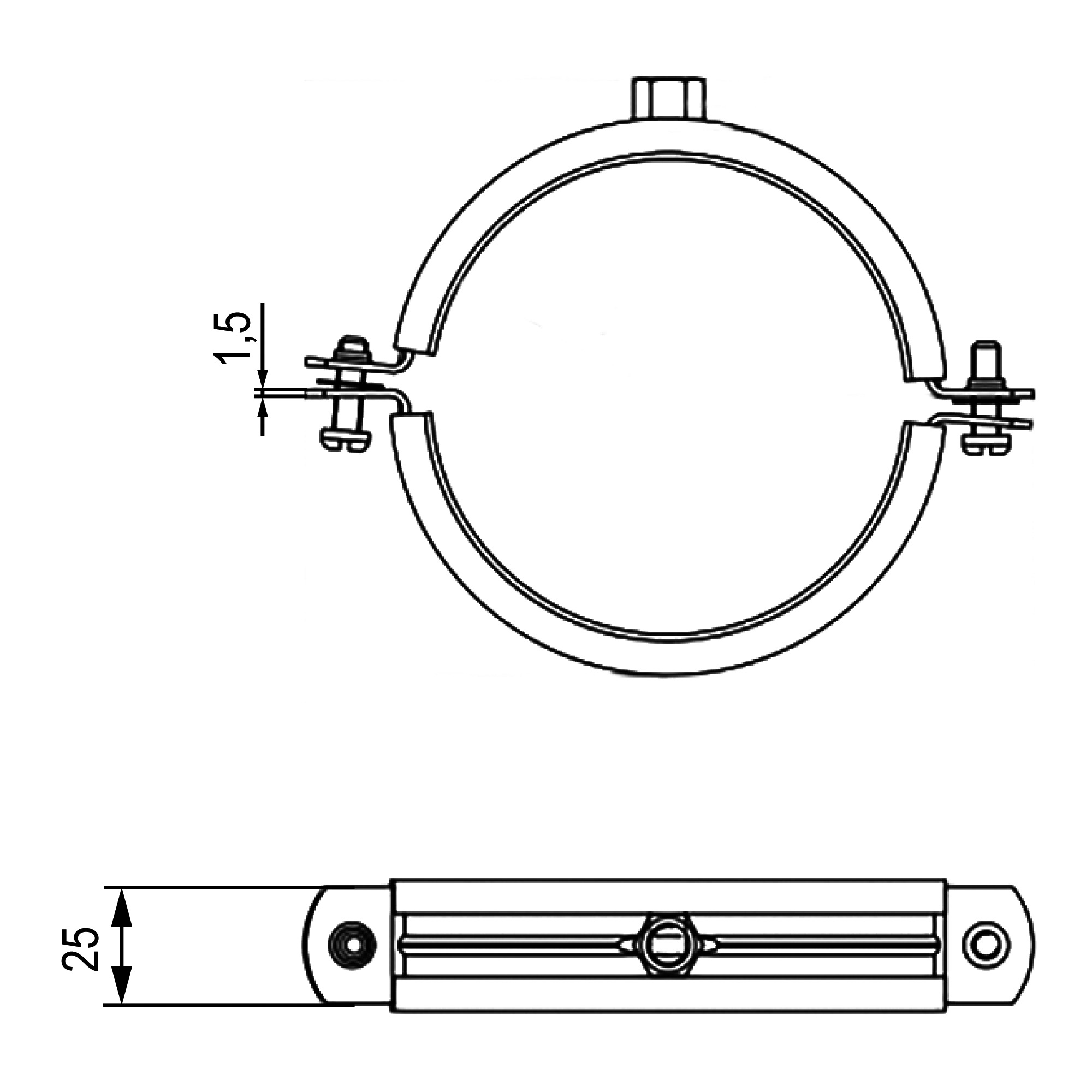

Ширина	25 мм

Диаметр трубы	1250 мм
Толщина	1,5 мм
Тип изделия	Хомуты
