Взрывозащищенный пост управления из алюминия CPE-Р-05-(1xP1G(11)-1xP3E(11))-1xANP22BMB(C)1Ex d e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ
Код: 2231.051.19.00M
Взрывозащищенный пост управления из алюминия CPE-Р-05-(1xP1G(11)-1xP3E(11))-1xANP22BMB(C)1Ex d e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ
Код: 2231.051.19.00M
| Вес, кг: | 2,160 |
| Объем, м3: |
0,01782
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
CPE-P-05-(1xP1G(11)-1xP3E(11))-1x6018ANP22BKM2SB(C)1Ex d e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ
Un=400 В, In=16 А

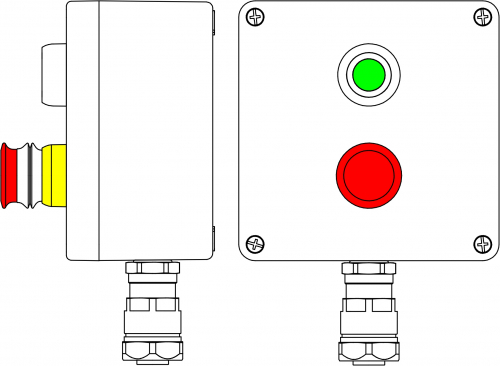

Взрывозащищенный пост управления GRP 160x160x90мм
1Ex d e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Кольца заземления
Количество элементов управления:
Контактный блок 1NC/1NO + Аварийная кнопка P3E Красная 1 шт.
Контактный блок 1NC/1NO + Кнопка P1 Зеленая 1 шт.
Количество клемм:
Вводы
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Подробнее
Un=400 В, In=16 А
Взрывозащищенный пост управления GRP 160x160x90мм
1Ex d e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Кольца заземления
Количество элементов управления:
Контактный блок 1NC/1NO + Аварийная кнопка P3E Красная 1 шт.
Контактный блок 1NC/1NO + Кнопка P1 Зеленая 1 шт.
Количество клемм:
Вводы
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
| Взрывобезопасное исполнение | Да |
| Степень защиты (IP) | IP66 |
| Для взрывоопасной зоны по газу (Ex) | 1, 2 |
| Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
| Ударопрочность по стандарту EN 50102 | IK07 |
| Способ монтажа | Открытой установки |
| Крепление крышки | Винтовое |
| Материал | Пластик |
| Элемент управления 1 | Кнопка |
| Тип 1 элемента | 1 шт. x P1 зеленая 1NC+1NO |
| Элемент управления 2 | Кнопка |
| Тип 2 элемента | 1 шт. x Аварийная P3E 1NC+1NO |
| Кабельные ввод под: | Небронированный кабель в металлорукаве COSMEC |
| Номинальный диаметр металлорукава | DN20 - диаметр кабеля до 15 мм |
| Сторона установки: C | 1 шт. x внешний D: 8-13 мм |
| Материал | Полиэстер армированный стекловолокном |
| Вид защиты Ex | d e, tb |
| Группа электрооборудования | IIC водородная |
| Геометрические размеры | 160x160x90 мм |
| Количество элементов управления | 2 шт. |
