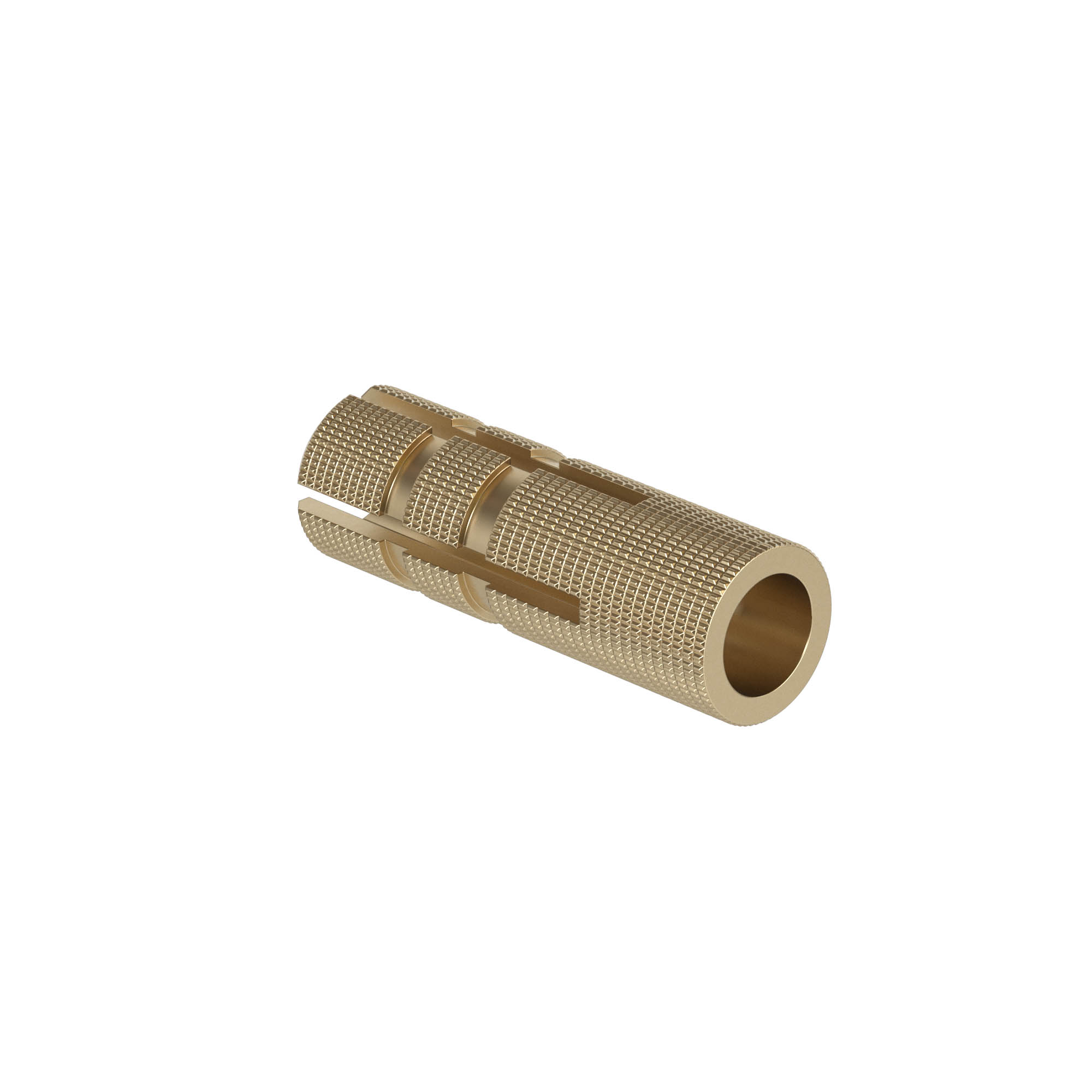

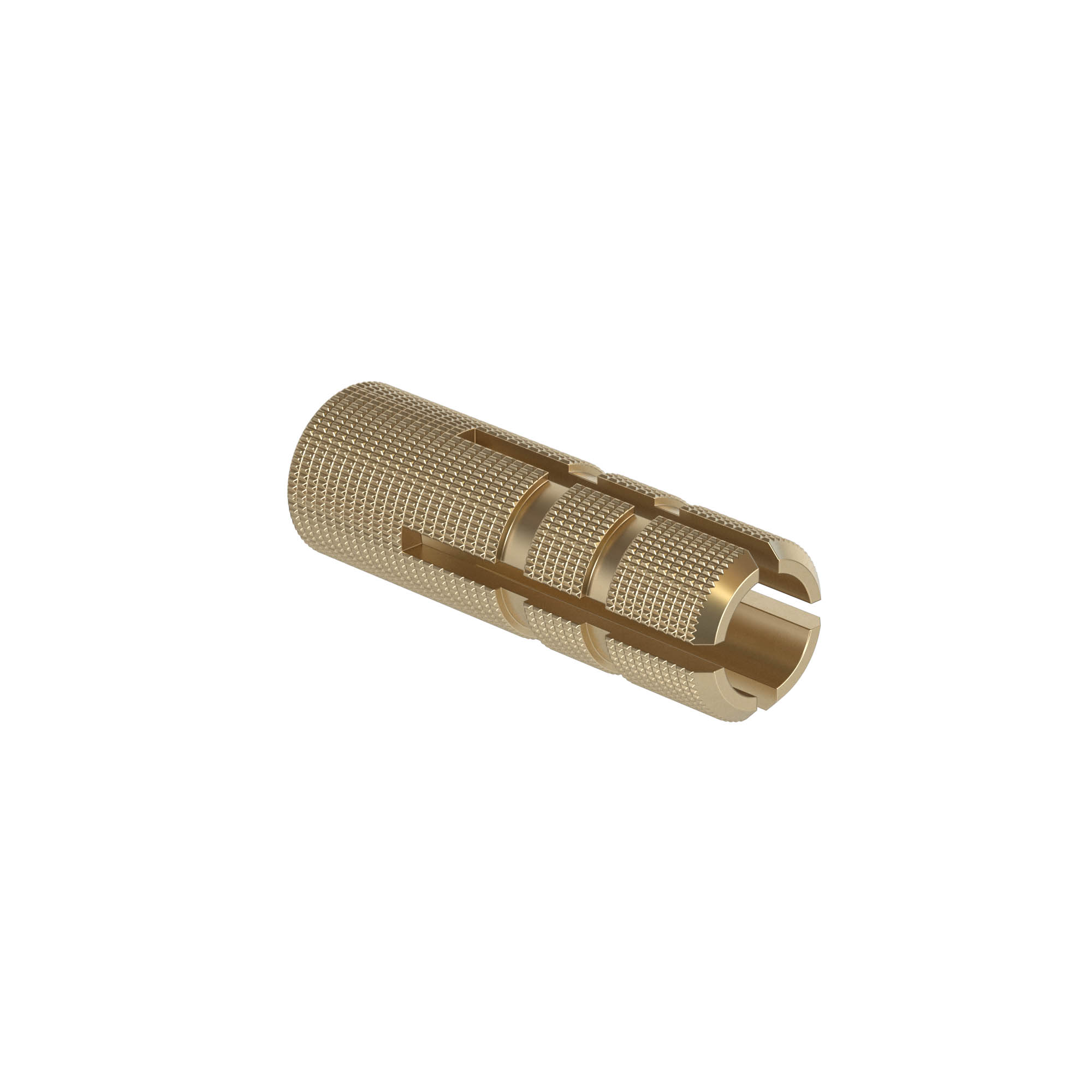

Латунный разрезной анкер М16

Код: CM411645

Вес, кг:	0,075
Объем, м³:	0,00003 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страница из каталога_3

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Латунный разрезной анкер М16 применяется для крепления тяжелых конструкций к основаниям из бетона, камня, полнотелого кирпича. Для забивания не требуется больших усилий, при этом изделие обладает повышенной устойчивостью к нагрузкам. Анкер изготовлен из латуни.

Модель/исполнение	Ударный
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Мин. глубина высверленного отверстия, мм	52
Материал втулки (гильзы)	Латунь
Длина, мм	22
Метрический размер резьбы (М..)	16

Диаметр высверливаемого отверстия, мм	22
Самосверлящий	Да
Выдергивающая нагрузка, кН	20.6
Укрепление существующего	Да
Элемент крепления	Шпилька резьбовая

Материал	Cталь, оцинкованная по методу Сендзимира
Резьба	M16

Длина

22 мм
