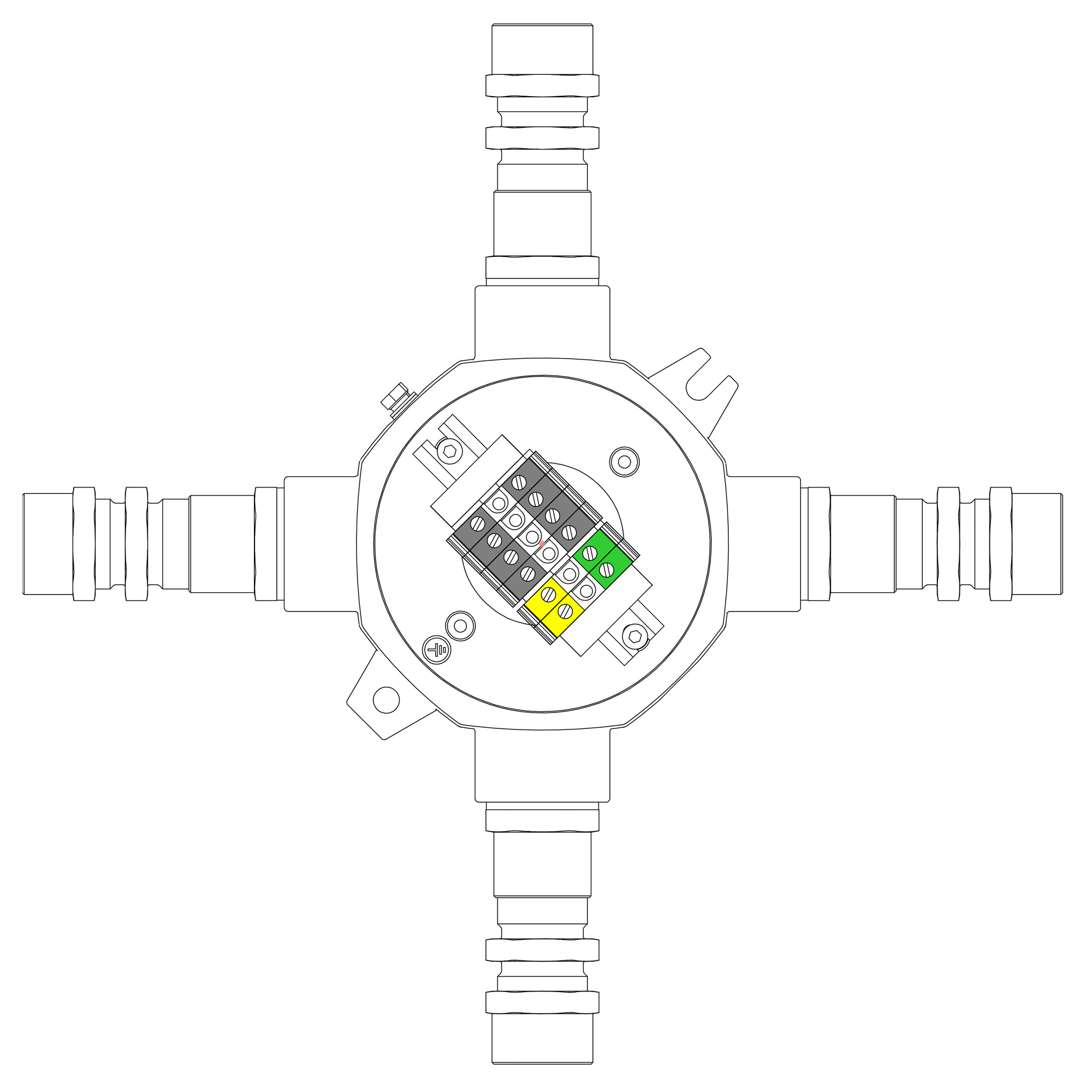

Взрывонепроницаемая распределительная коробка из алюминия LBD-MVK.4x2-MVK.4(i)x2-MVK.4Tx2-KA2MHK(A)-KA2MHK(B)-KA2MHK(C)-KA2MHK(D) / 1Ex d IIC Т5 Gb / Ex tb IIIC T95°С Db / IP66/IP68
Код: LBD23000106
Взрывонепроницаемая распределительная коробка из алюминия LBD-MVK.4x2-MVK.4(i)x2-MVK.4Tx2-KA2MHK(A)-KA2MHK(B)-KA2MHK(C)-KA2MHK(D) / 1Ex d IIC Т5 Gb / Ex tb IIIC T95°С Db / IP66/IP68
Код: LBD23000106
Вес, кг: | 3,000 |
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
LBD-MVK.4x2-MVK.4(i)x2-MVK.4Tx2-KA2MHK(A)-KA2MHK(B)-KA2MHK(C)-KA2MHK(D)
Un=400 В, In=28 А
Взрывозащищенная клеммная коробка из алюминия
Маркировка: 1Ex d IIC Т5 Gb / Ex tb IIIC T95°С Db / IP66/IP68
Температура окружающей среды: От -60°C до +40°C
Клеммы:
MVK.4 - 2шт
MVK.4(i) - 2шт
MVK.4T - 2шт
Кабельные вводы
Сторона A:
Взрывозащищенный кабельный ввод серии КА для бронированного кабеля М20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68
Сторона B:
Взрывозащищенный кабельный ввод серии КА для бронированного кабеля М20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68
Сторона C:
Взрывозащищенный кабельный ввод серии КА для бронированного кабеля М20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68
Сторона D:
Взрывозащищенный кабельный ввод серии КА для бронированного кабеля М20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68
Подробнее
Un=400 В, In=28 А
Взрывозащищенная клеммная коробка из алюминия
Маркировка: 1Ex d IIC Т5 Gb / Ex tb IIIC T95°С Db / IP66/IP68
Температура окружающей среды: От -60°C до +40°C
Клеммы:
MVK.4 - 2шт
MVK.4(i) - 2шт
MVK.4T - 2шт
Кабельные вводы
Сторона A:
Взрывозащищенный кабельный ввод серии КА для бронированного кабеля М20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68
Сторона B:
Взрывозащищенный кабельный ввод серии КА для бронированного кабеля М20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68
Сторона C:
Взрывозащищенный кабельный ввод серии КА для бронированного кабеля М20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68
Сторона D:
Взрывозащищенный кабельный ввод серии КА для бронированного кабеля М20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68
Номинальное сечение клемм | 4 мм2 |
Тип клемм | Винтовые |
Количество | 2 шт. x MVK.4(серый) +2 шт. х MVK.4(i)(синие) + 2шт. MVK.4T(желто-зеленые) |
Кабельные ввод под | Бронированный кабель |
Серия | КА |
Сторона установки: A | 1 шт. x внешний D: 9-17 мм / внутренний d: 5,8-12 мм |
Сторона установки: B | 1 шт. x внешний D: 9-17 мм / внутренний d: 5,8-12 мм |
Сторона установки: C | 1 шт. x внешний D: 9-17 мм / внутренний d: 5,8-12 мм |
Сторона установки: D | 1 шт. x внешний D: 9-17 мм / внутренний d: 5,8-12 мм |
Материал | Алюминиевый сплав |
Тип продукции | Ex Клеммная коробка |
Группа электрооборудования | IIC водородная |
Вид защиты Ex | d; tb |
Чертежи
Серия | Название | DWG | Autodesk Revit | IFC |
---|---|---|---|---|
Взрывонепроницаемые коробки и корпуса Ex d IIС
|
|
|
||
Взрывонепроницаемые коробки и корпуса Ex d IIС
|
|
